Mac mini M4 & iPad Pro 2021 有线随航与网络共享排障记录
Mac mini M4 & iPad Pro 2021 有线随航与网络共享排障记录
1. 核心诉求与硬件环境
- 核心诉求：实现 iPad Pro 与 Mac mini 之间的**“零延迟纯有线随航”**，同时让 iPad 通过 USB 线缆共享 Mac 的网络（包括接管 Surge 代理流量）。
- 硬件拓扑：
- 主机：Mac mini (M4 芯片)
- 终端：iPad Pro 11英寸 (2021款 M1芯片，纯 Wi-Fi 版)
- 网络环境：Mac 运行 Surge 代理，且背板雷雳接口已挂载高负载外设（TBU405Pro 扩展坞、USB-C 网卡）。
2. 踩坑记录与原理解析
在达成最终目标前，经历了三个典型的苹果生态“底层逻辑陷阱”：
坑一：线材规格降级与“假有线”随航
- 现象：使用购买 iPhone 时附赠的普通的白色 Type-C 充电线连接 Mac 背板，随航能亮，但在 Finder（访达）和系统网络中均找不到 iPad。
- 原理：普通充电线仅有 USB 2.0（480Mbps）的数据传输能力，带宽不足以支撑无损视频流与底层网络握手。此时 macOS 会切断线缆数据，强制回退到 Wi-Fi 进行无线随航，导致设备在物理层面上“查无此人”。
坑二：主板资源挤兑与雷雳控制器的“断电保护”
- 现象：换用 80Gbps 的顶级全能线接入 Mac 背板的雷雳接口，iPad 充电图标“绿灯一闪即灭”，底层握手彻底失败。
- 原理：Mac mini 的背板雷雳总线共享带宽与 PD 供电预算。由于背板已经插满了吃资源的高负载外设（雷雳扩展坞 + 网卡），当接入 M1 芯片的 iPad 并尝试建立 40Gbps + 快充的底层握手时，触发了主板雷雳控制器的**“供电/带宽保护机制 (Power Gating)”**，导致接口被硬件级强制断电锁定。
坑三：Wi-Fi 版 iPad 的“隐身网卡”机制
现象：将顶级线缆移至 Mac 前面板（10Gbps USB 3.2 接口）后，硬件识别成功并完成“信任”授权，但在

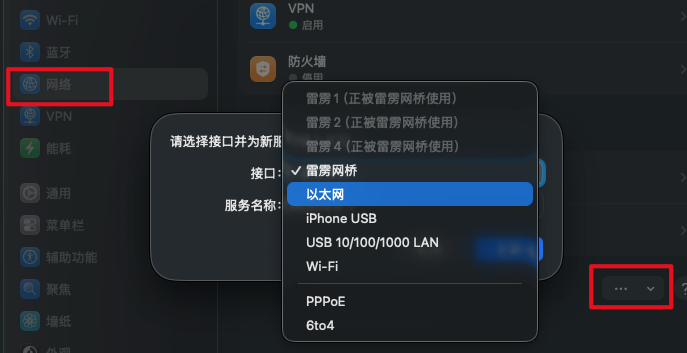

系统设置 -> 网络列表中依然找不到iPad USB。
原理：与自带蜂窝基带和“个人热点”的 iPhone 不同，Wi-Fi 版 iPadOS 在 USB 协议下不会主动向 Mac 广播其网络设备身份，从而在常规网络列表中“隐身”。它的虚拟网卡接口仅在
互联网共享的下发目标列表中可见。
3. 最终完美配置方案
为了绕过背板雷雳口的供电死锁，并完美打通数据与网络，最终采用前面板 10Gbps 通道方案：
步骤一：物理连接与底层信任
准备一根支持 10Gbps 或以上速率的全功能 Type-C 数据线（如 80Gbps 全能线）。
将线缆连接至 iPad 和 Mac mini 的前面板接口（普通 USB 3.2 控制器，供电与带宽独立）。
解锁 iPad，并在屏幕弹窗中点击**“信任此电脑”**。
打开 Mac 的

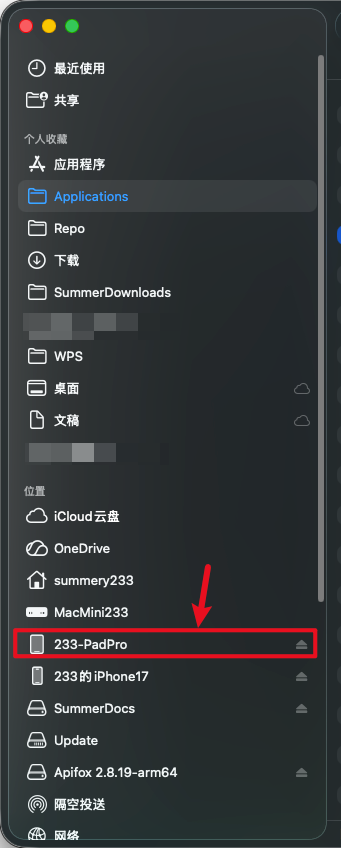

Finder (访达)，确认左侧边栏能正常显示并读取该 iPad。
步骤二：激活有线随航

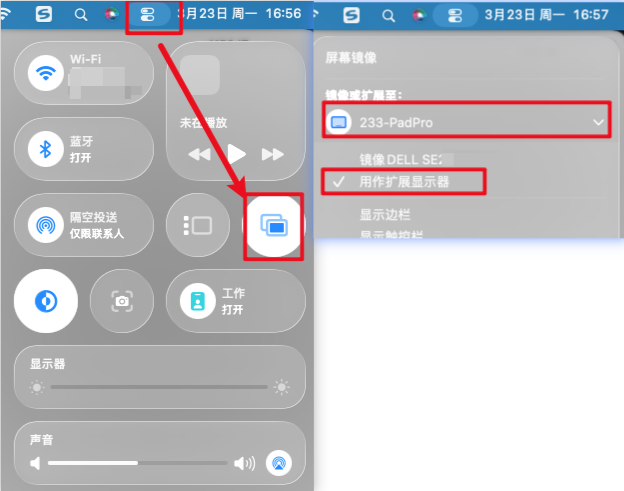

在 Mac 控制中心开启随航连接 iPad。
如果之前是无线随航的话，插上线后 iPad 屏幕上会出现 “正在切换到 USB” 的系统提示，此时纯有线无损视频流通道已打通。
步骤三：配置互联网共享与 Surge 接管
断开干扰设备：暂时拔除前面板可能存在的其他 iOS 设备（如 iPhone 17），避免
usbmuxd进程的虚拟网卡分配冲突。配置共享路由：在 Mac 上进入

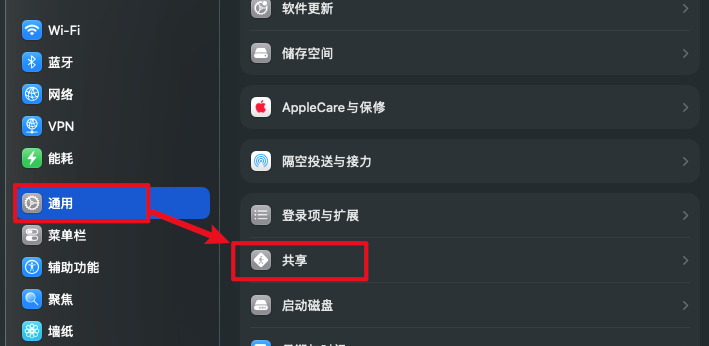

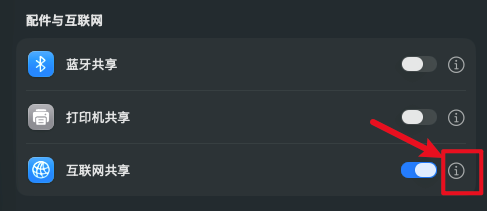

系统设置 -> 通用 -> 共享 -> 互联网共享。选定网卡与目标：

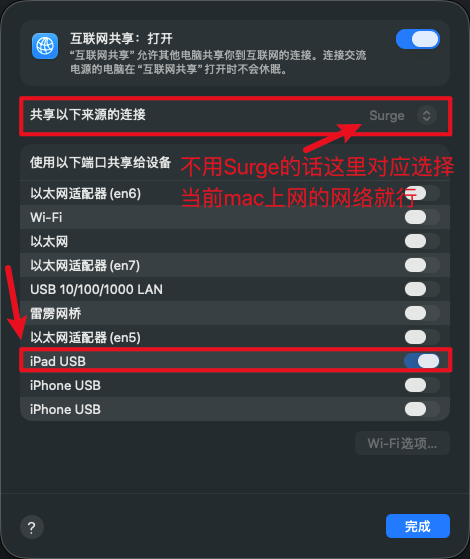

共享以下来源的连接：选择 Surge（或其他主网络接口）。使用以下端口共享给设备：在列表中勾选iPad USB。
开启服务：打开互联网共享的总开关。

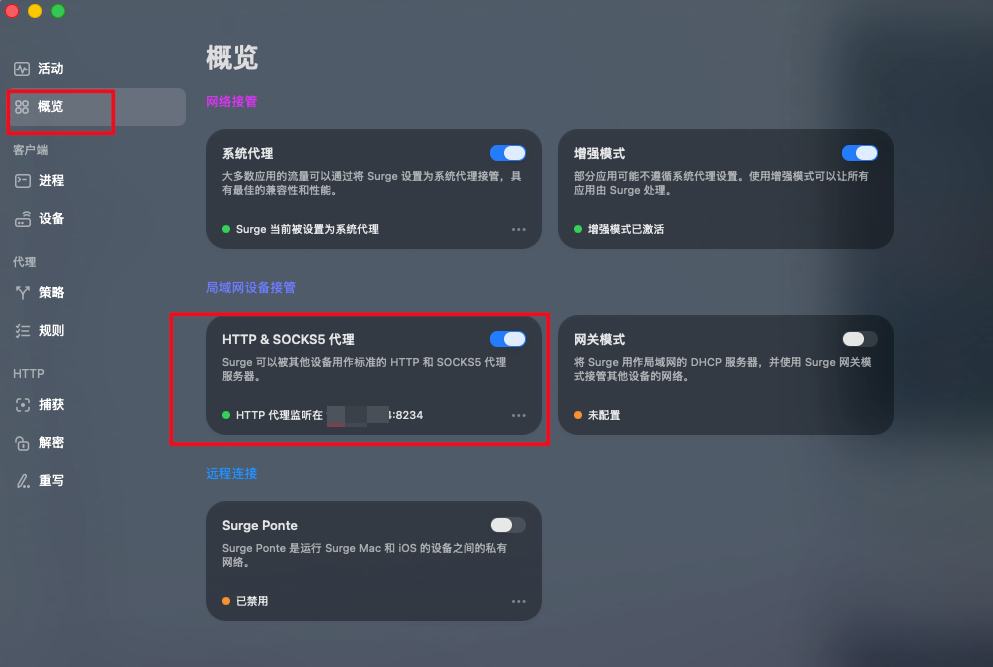

Surge 局域网放行：确保 Surge 设置中已开启 “允许局域网访问 (Allow Wi-Fi Access / Gateway)” 功能，否则底层 NAT 桥接会阻断 iPad 获取 IP。

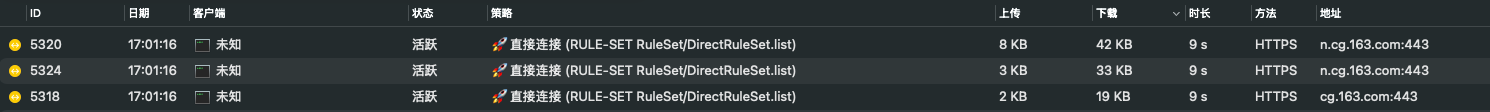

终端验证：关闭 iPad 的 Wi-Fi 开关，测试网页加载。此时 Surge 仪表盘中会出现来源为“未知 (Unknown)”的活跃请求，即为 iPad 成功通过线缆代理上网的流量。
